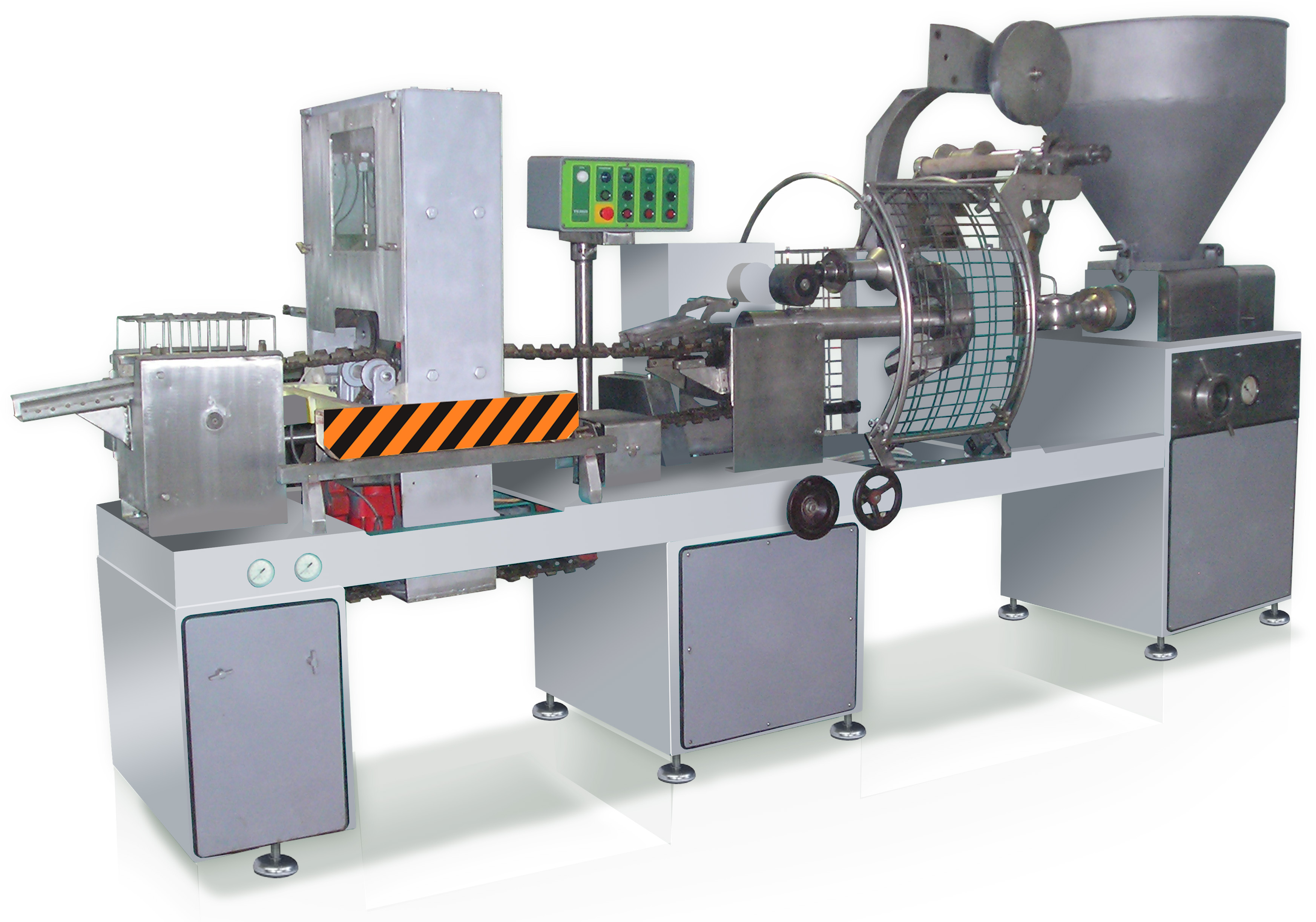

АВТОМАТ ДЛЯ ПРОИЗВОДСТВА КОЛБАСНЫХ ИЗДЕЛИЙ Л5-ФА2-Л
Применяется для образования двухслойной оболочки из целлофановой ленты, наполнения ее колбасным фаршем с одновременным вакуумированием, формования колбасного батона, изготовления скрепок, наложения их на концы батонов и автоматического отделения батонов один от другого.
Автомат применяется в колбасных цехах мясоперерабатывающих предприятий.
Наспециальном формообразующем воротнике изготавливается трубчатая оболочка. При прохождении по пустотелой цевке, на нее накладывается маркированная лента с обозначением вида колбасного изделия и второй слой целлофановой наружной оболочки, который образуется путем навивки ее по спирали.
Наполнение оболочки производится с помощью наполнителя через цевку с одновременным вакуумированием. Нашприцованная оболочка подается в механизм изготовления и наложения скрепок, где одновременно происходит пережим оболочки, изготовление двух скрепок из алюминиевой проволоки, наложение их на концы батонов и разрезание перемычки между батонами.
Использование частотных преобразователей фирм «Omron» (Япония) или «SchneiderElectric» (Австрия), позволяет плавно регулировать производительность автомата в заданных пределах.
Техническая характеристика
Производительность, кг/ч. | 1200-2400 | |
Размер батона, мм:
— диаметр — длина |
90 350-500 |
|
3. | Ширина ленты
— внутренняя оболочка, мм — наружная оболочка, мм |
330
150+10 |
Ширина маркированной ленты, мм | 35+3 | |
Диаметр бобин целлофана, не более, мм | 300 | |
Материал скрепок – проволка АТП-2,5 ТУ 16.Л71-088-90 или АД1 ГОСТ 14838-78 Е | ||
Удельный расход целлофана, кг/кг | 8,4х10-3 | |
Удельный расход проволоки, кг/кг | 0,35х10-3 | |
Удельный раход воздуха, м3/кг/кг | 0,74х10-2 | |
Потребление электроэнергии ,кВт/ч. | 5,47 | |
Установленная мощность, кВт. | 5,6 | |
Расход сжатого воздуха , м3/ч. | 20 | |
Габаритные размеры,мм
— длина — ширина — высота |
3890 1100 2300 |
|
Масса,кг. | 1600 | |
Номинальное напряжение, В | 380 +38 | |
16 | Частота, ГЦ | 50+1 |
Управление автомата бесступенчатое с помощью преобразователей частоты шприца – 4 кВт и клипсующего устройства — 1,5 кВт для более точного наполнения оболочки фаршем.
По желанию заказчика поставляются дополнительные комплекты подающих роликов при помощи которых возможно изменение длины батона от 350 мм до 500 мм.
Автомат изготовлен из н/ж стали или обшит н/ж сталью.
